Soluzione per slot machine

La stozzatrice viene utilizzata principalmente per scanalare la piastra, aprire prima il lato lungo, quindi aprire il lato corto.Starspla produce slot machine sia nella versione normale che premium.La versione comune è il modello 6+6 e il modello 8+8, e la versione alta è la stozzatrice per lische di pesce.

Processo tecnologico

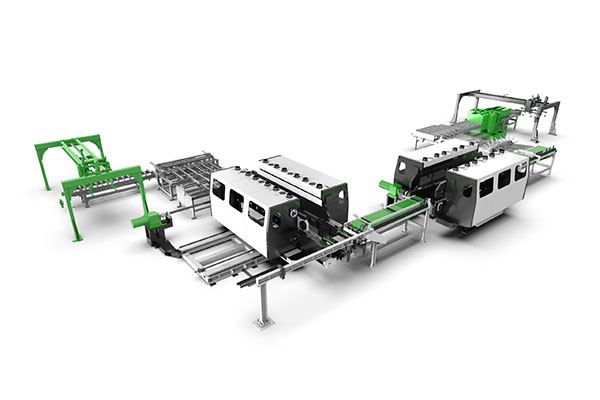

La ventosa a vuoto viene utilizzata per sollevare la piastra grande sulla piattaforma di sollevamento idraulica sulla tavola a rulli inclinata del trasportatore, dopo il posizionamento nella sega multifetta longitudinale, tagliata in 6-10 pezzi, dopo una tavola a rulli di accelerazione, la macchina a nastro di sollevamento per il trasportatore con sterzo a 90 gradi, ribaltamento nella macchina con nastro di separazione longitudinale, quindi scanalatura longitudinale e orizzontale, collegata all'impilamento della piastra ribaltabile, imballaggio artificiale.

Parametro principale

1. Vassoio massimo: 1000 mm;Specifiche della piastra di grandi dimensioni: lunghezza 1250 mm, larghezza 950 mm, spessore 4-15 mm.

2. Specifiche della scheda piccola: larghezza 125-600 mm.Taglia la tavola grande in un massimo di 10 tavole più piccole.

3. Velocità e produttività: velocità e frequenza principali dell'intera linea: fresatura longitudinale 60-80 m/min, circa 60 pezzi di tavola standard al minuto (tavola standard 8,2*150*1220, area pezzo singolo 0,18 metri quadrati).

① Fase A: sistema di aspirazione a vuoto 10 volte al minuto.

② Sezione B: il piatto grande viene tagliato in 6 piatti piccoli e il piatto piccolo può raggiungere 60 pezzi/minuto

③ Sezione C: velocità di fresatura longitudinale doppia di 80 metri, 60 pezzi di lamiera standard;La velocità di fresatura laterale a doppia estremità è di circa 30 m/min.La distanza tra il gancio di spinta è di 400 mm e si possono lavorare 75 lastre standard al minuto alla velocità di 30 m/min.

④ Segmento D: pack 6-8 volte al minuto.(10 pezzi di piastra standard per scatola)

Calcolo dell'output:

Produzione effettiva prevista: (secondo la piastra standard 60 pezzi al minuto, turno di 8 ore al giorno, l'efficienza produttiva prevista è dell'80%, l'efficienza dell'attrezzatura è dell'80%, 300 giorni lavorativi all'anno).

① La produzione annua di una singola classe è di circa 1 milione di metri quadrati (60*0,18*60*8*0,8*300*0,8= 995.328).

② La produzione annua della doppia classe può essere di circa 2 milioni di metri quadrati.

③ La produzione massima giornaliera (tre turni) è di circa 10.000 mq.

Gamma di formati di pavimenti finiti

Applicazione:

A seconda delle diverse applicazioni, comprende principalmente i seguenti aspetti: automobilistico, aerospaziale, edile e altro.
